ひたすら基板実装するマン【22/31記事目】

こんばんは~

今日は1日中、ひたすら基板を実装するマンをしていました。 実装したのは、この ↓ 記事で紹介した群ロボット用の基板(1ユニット分)と、自作VIVE tracker用のセンサ基板です。

ume-boshi.hatenablog.jp

5時間ぐらい、ほぼノンストップではんだ付けをしていたので、作業用耐久動画も録画しています。基板実装の動画を撮るのが恒例になってきました。動画サイズが大きくなりすぎて途切れ途切れになってしまったので、今度繋げてupします。何の需要があるのか知らんけどな。

写真たち

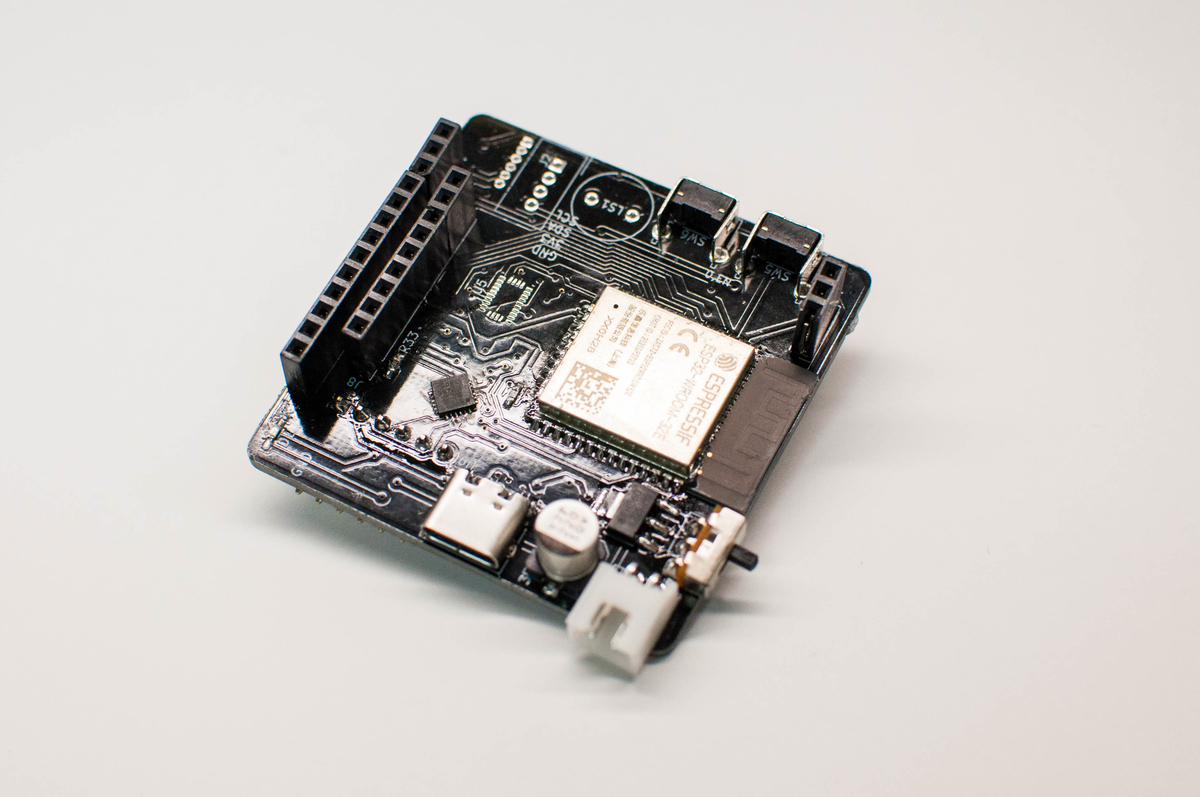

群ロボット用基板

f:id:ume-boshi:20210522230828j:plain

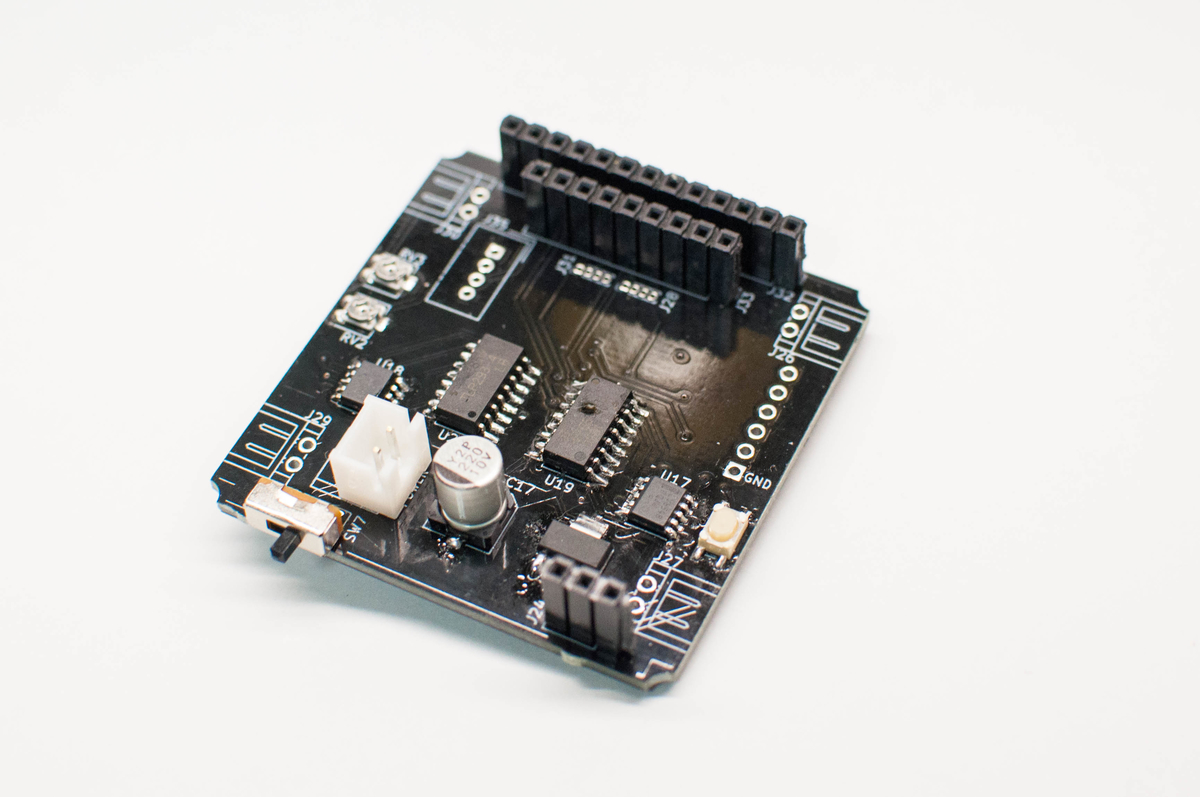

いつものベース基板

f:id:ume-boshi:20210522230836j:plain

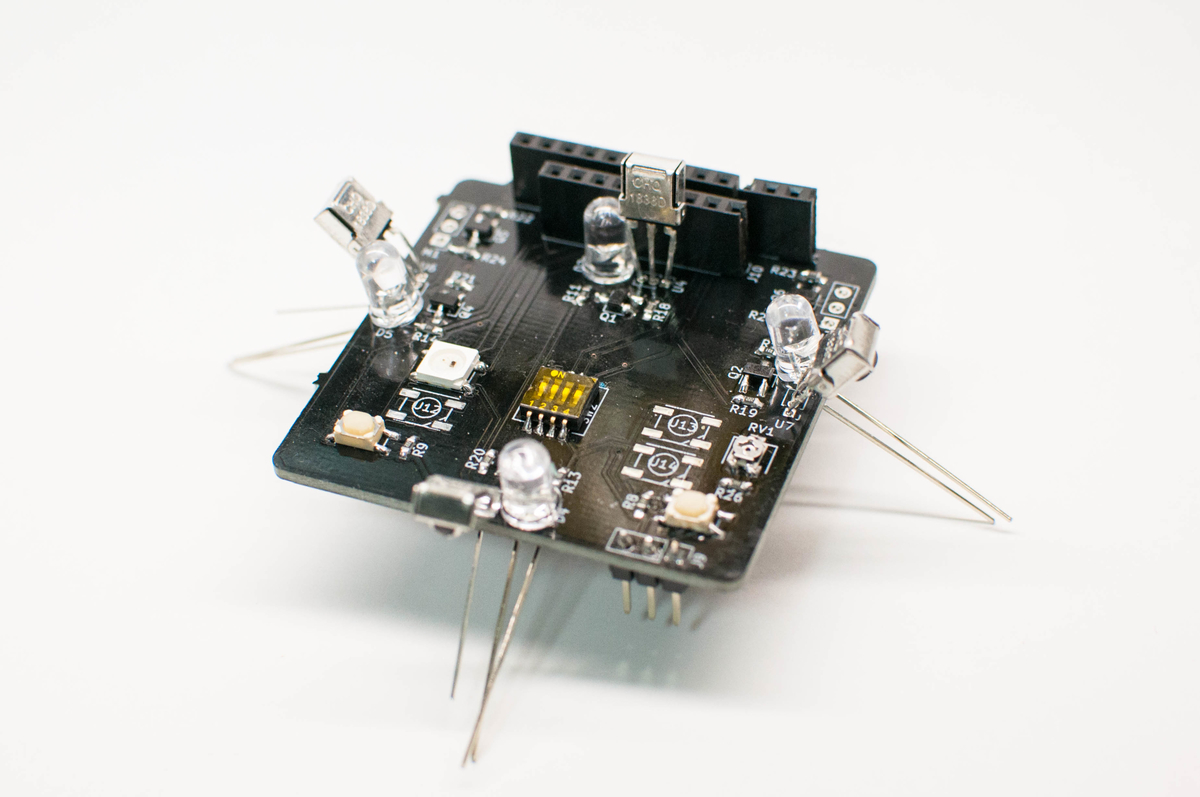

モータ動作用基板

f:id:ume-boshi:20210522230807j:plain

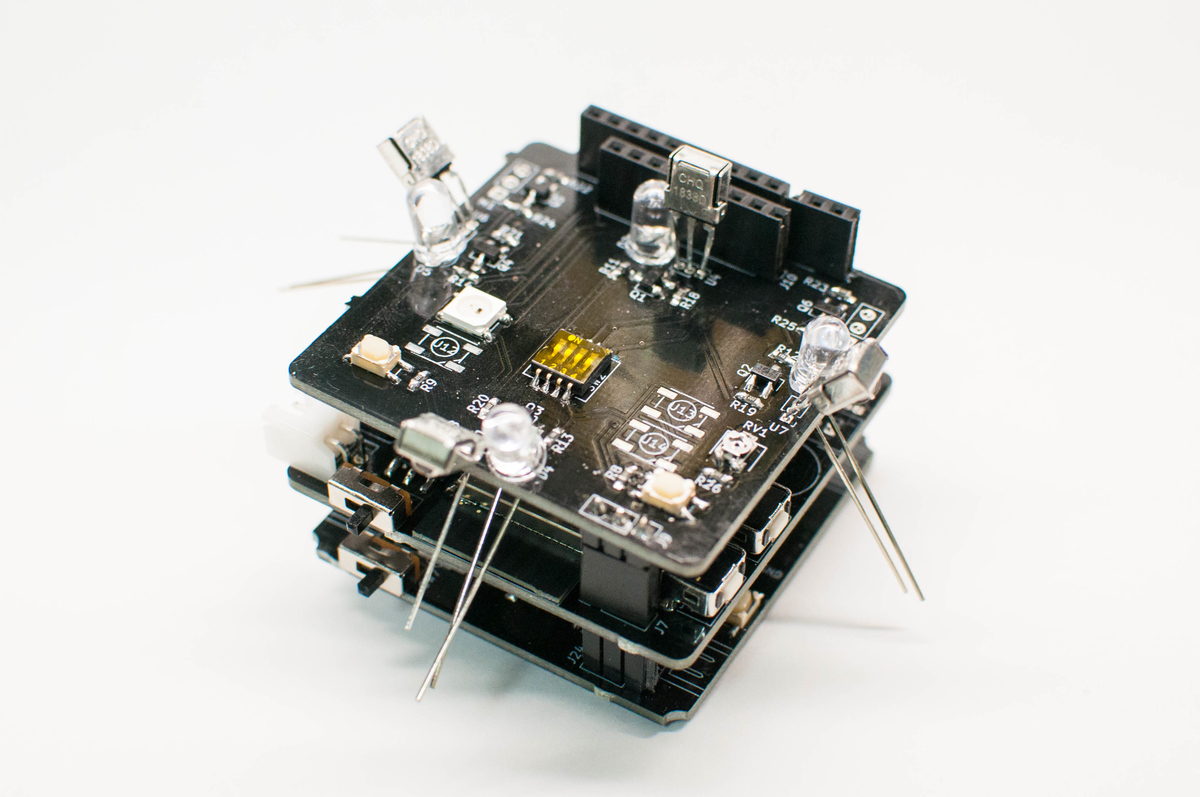

群ロボット専用基板(通信用だが少し実装を間違えた)

f:id:ume-boshi:20210522230848j:plain
全部スタックしますよ

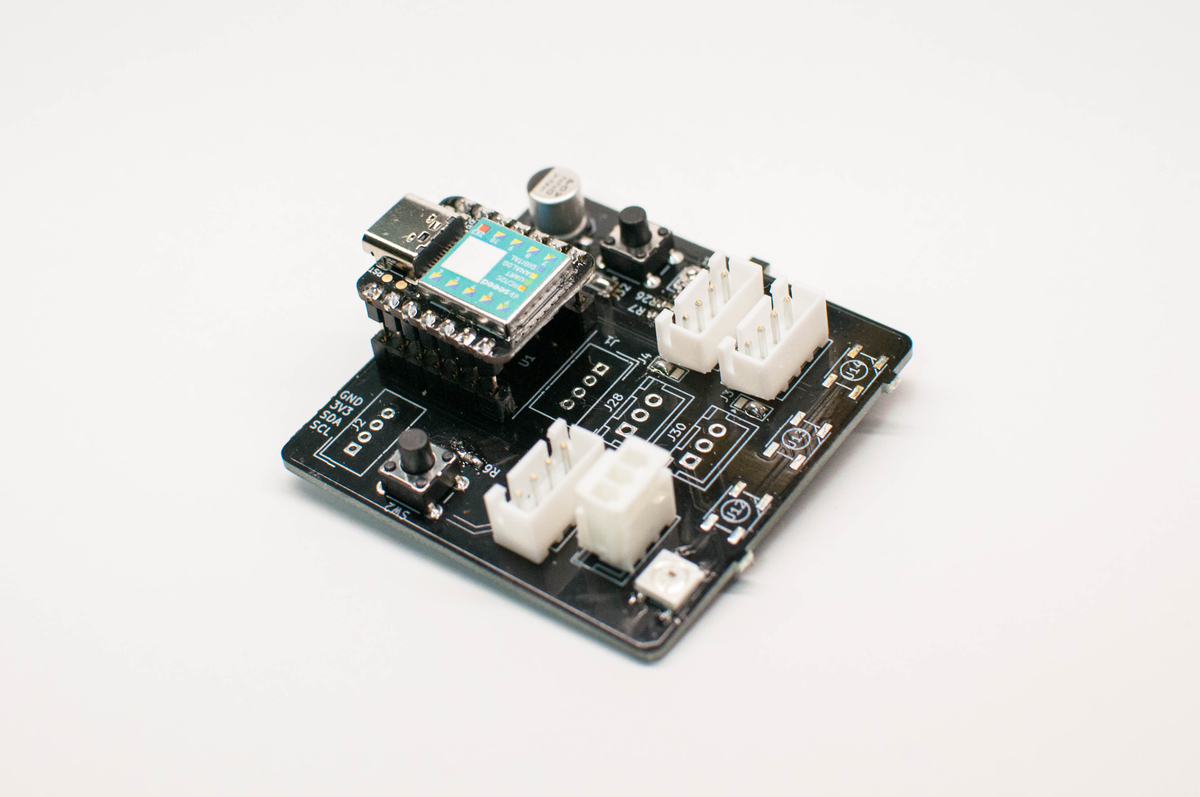

自作VIVE tracker用のセンサ基板

f:id:ume-boshi:20210522230739j:plain

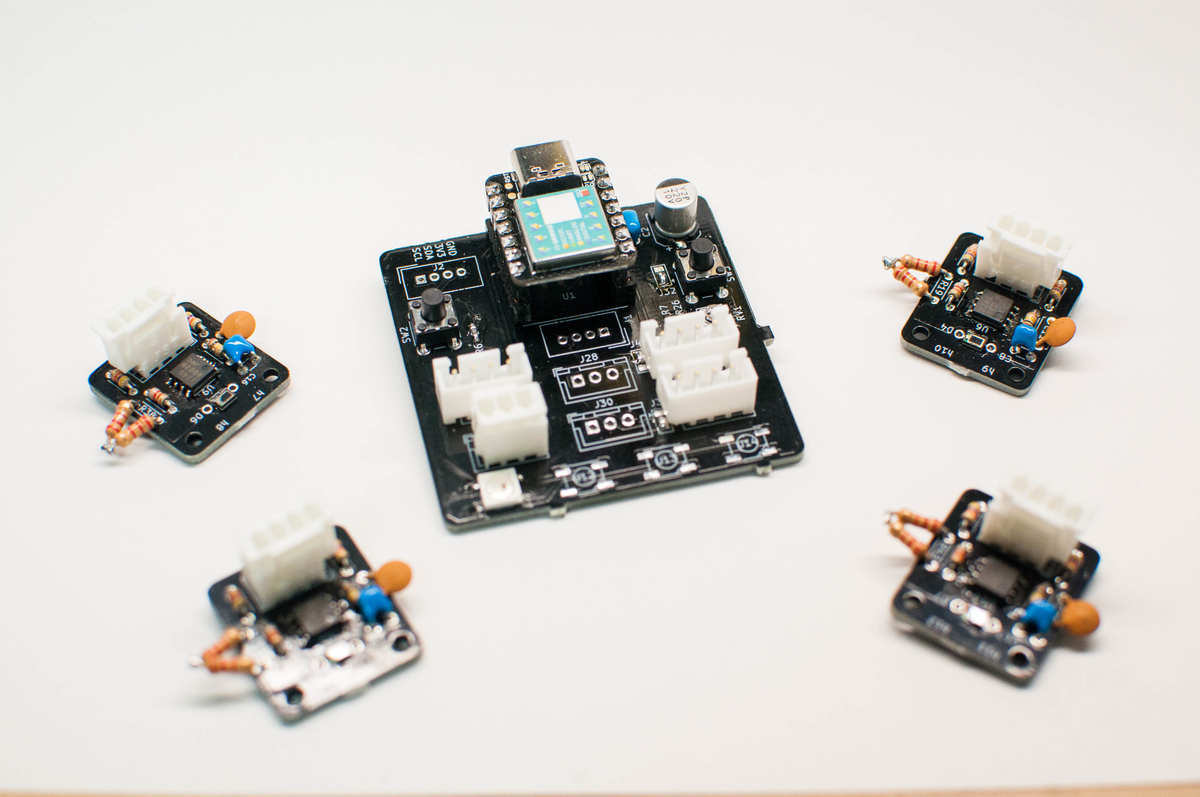

Seeduinoを用いた基板

f:id:ume-boshi:20210522230753j:plain
最大6つの赤外線フォトダイオードを取り付けられる

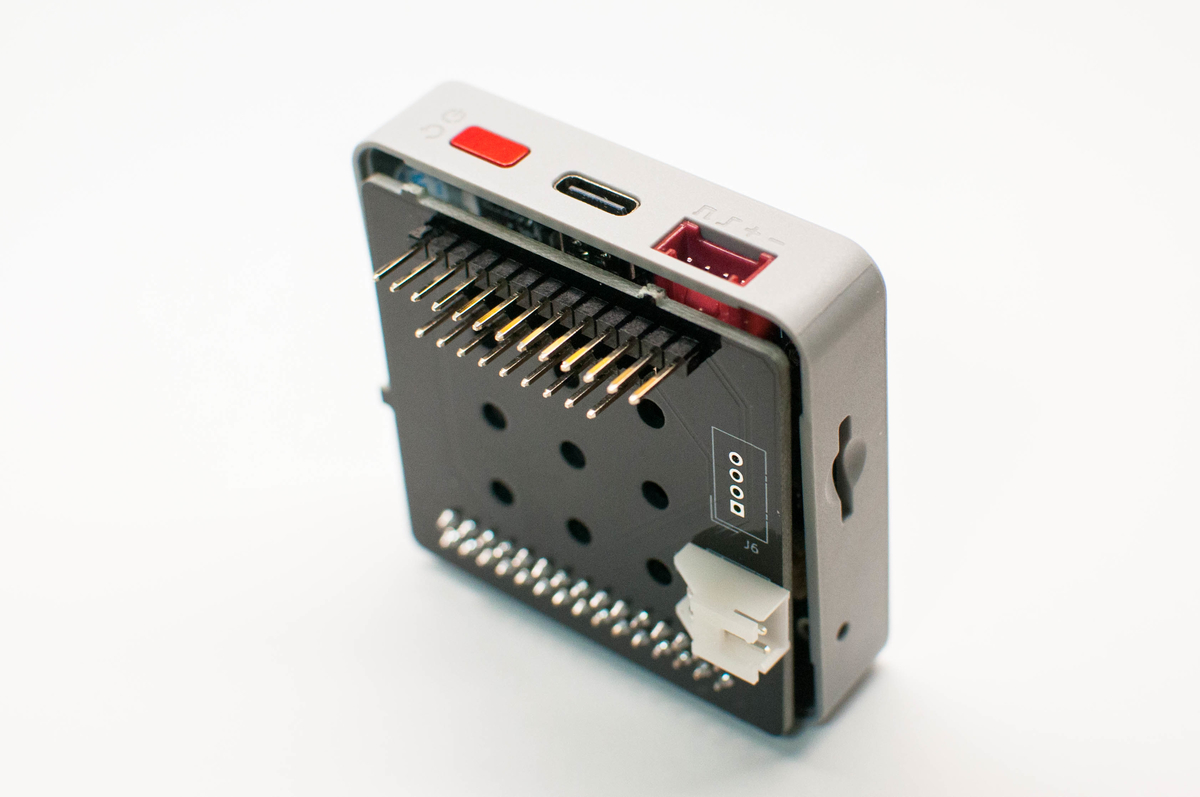

M5stackと自作基板間の変換基板

f:id:ume-boshi:20210522230815j:plain

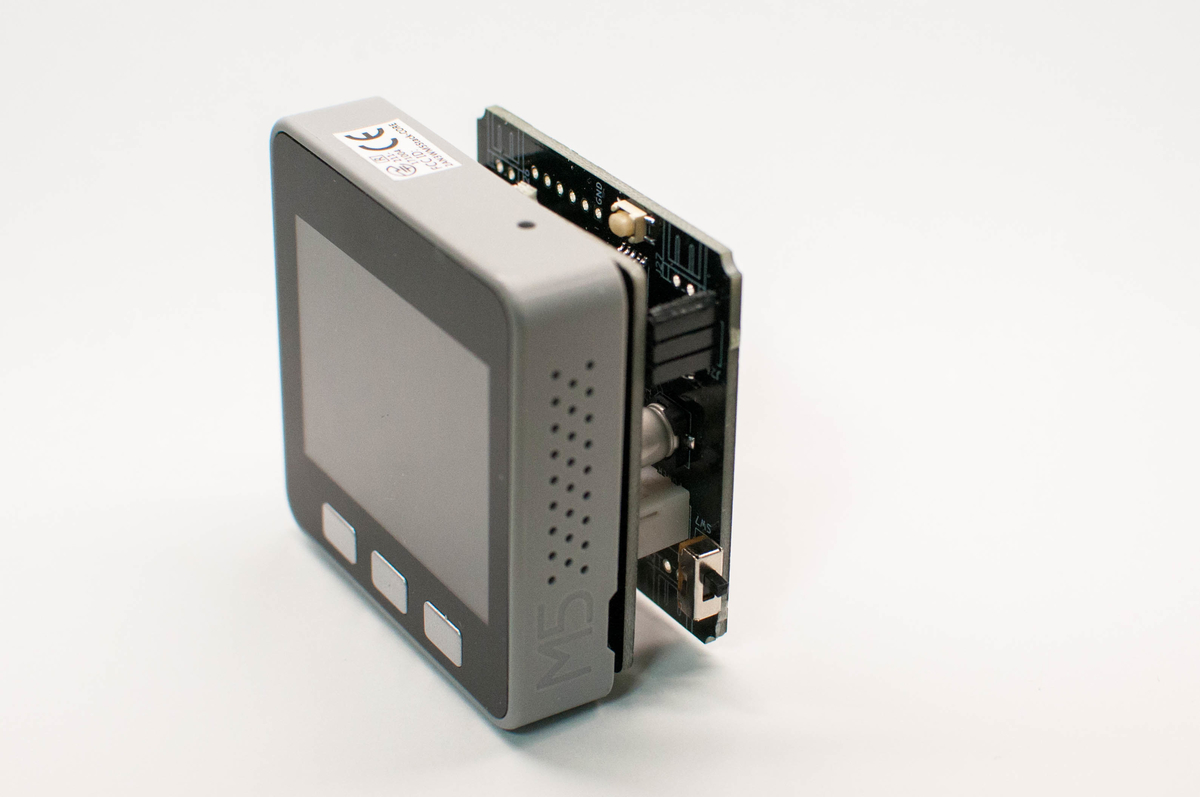

ジャストフィット

f:id:ume-boshi:20210522230821j:plain
自作基板を取り付けられる


おわりに

くそ記事でした。ではまた明日。
